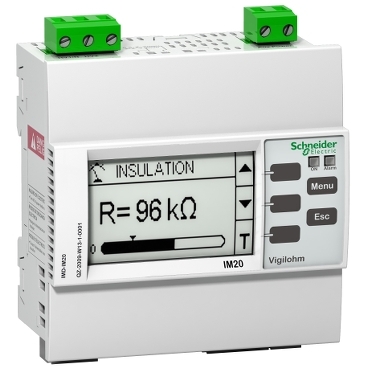

Naponski adapter IM20 110-415VAC Vigilohm Schneider

VIGILOHM IM20 pripada Vigilohm asortimanu dizajniranom da nadgleda neuzemljene/IT električne mreže, u skladu sa standardima za instalaciju i proizvode. Prema standardima, preporučuje se da svoje sisteme opremite uređajima za nadzor izolacije (IMD). Ovaj uređaj je namenjen za praćenje AC, DC i ACDC sistema srednje veličine, sa ograničenim smetnjama. On meri izolacioni otpor sistema ubrizgavanjem naizmenične struje niske frekvencije između mreže i zemlje. Konfiguracija će biti podešena u zavisnosti od instalacije. Podešavanja su dostupna na prednjoj strani uređaja, preko HMI ekrana. Podešavanja su pragovi alarma od 0,5 kilohma do 500 kilohma, i kašnjenje alarma od 0 do 7200 sekundi. Nadzire mreže do 600VAC kada je povezan na neutralni, 480V kada je povezan na liniju i 345VDC, sa do 70mikrofarada. Crno-beli ekran može da prikaže otpor izolacije od 100 oma do 10 megoma, kapacitivnost i privremene kvarove. Auto-test počinje automatski svakih 5 sati i na zahtev. U slučaju da otpor izolacije sistema padne ispod postavljenog praga, što znači da je došlo do kvara uzemljenja, alarm se aktivira preko IMD izlaznog releja. Kada se nikakva greška ne nadgleda, alarm se briše, relej alarma se vraća u normalu. Uređaj se može napajati od izvora od 110VAC do 415VAC ili od 125VDC do 250VDC, sve sa tolerancijom od plus ili minus 15%. Ovaj proizvod može da se instalira na DIN šinu, ili da se ugradi, takođe ima ulaz za inhibiciju. Zaštita prednje strane je IP52, zadnja IP20 i kategorija prenapona III. Uređaj za nadzor je opremljen sa RS485 komunikacionim portom, Modbus protokol.
