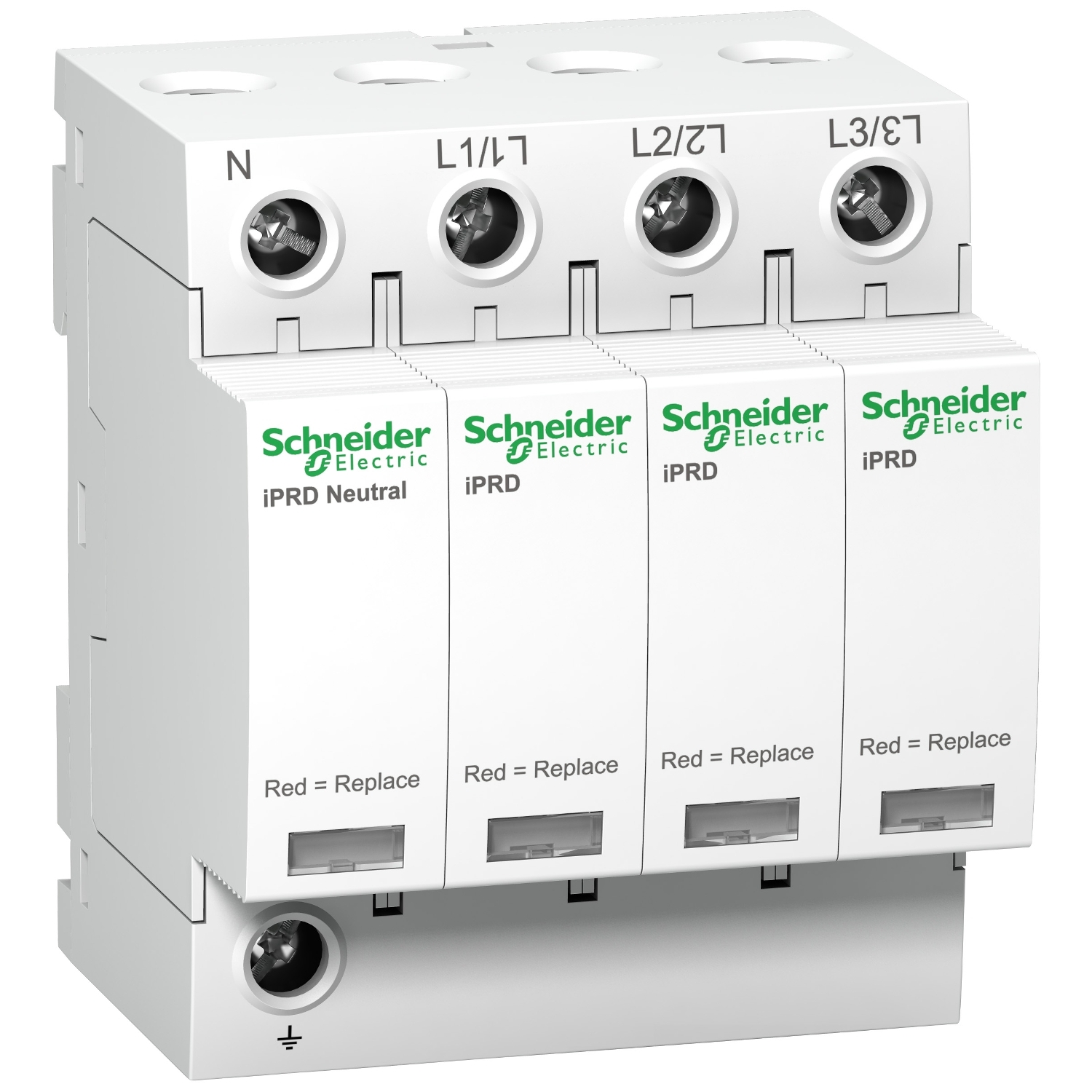

Odvodnik prenapona 3P+N 350V modularni IPRD20 Schneider

Acti9 iPRD20 odvodnik prenapona štiti 3P+N instalacije. Omogućava brzu zamenu oštećenih kertridža. Ovaj tip 2 uređaj se preporučuje za srednji nivo rizika i ulaznu tablu. Može se preokrenuti kako bi se omogućilo da kablovi za fazu/neutralno/uzemljenje uđu kroz gornji ili donji deo. Pridruženi prekidač Isc prekidni kapacitet može ići do 50kA. Ovaj Acti9 iPRD20 je kompatibilan sa TT i TN-S sistemom uzemljenja. Imak nazivna struja pražnjenja je 20kA. Nominalna struja pražnjenja je 5kA. Uc maksimalni kontinuirani radni napon u zajedničkom režimu je 260VAC između nule i zemlje, i 350VAC između faze i zemlje. Nivo zaštite napona u diferencijalnom režimu (između faze i neutralnog) je 1,1 kV. Nivo zaštite gornjeg napona u zajedničkom režimu (između neutralnog i uzemljenja) je 1,4 kV. Radni napon Ue je 230VAC ili 400VAC +/- 10%. Radna frekvencija je 50Hz ili 60Hz. Dimenzije su (Š) 72 mm x (V) 85 mm x (D) 69 mm. Širina u koracima od 9mm je 8. Težina je 450g. Stepen zaštite je IP20 i IP40 u modularnom kućištu. Radna temperatura je -25°C do 60°C. Temperatura skladištenja je -40°C do 85°C. Ovaj proizvod je usklađen sa standardima EN 61643-11 i IEC 61643-11.
