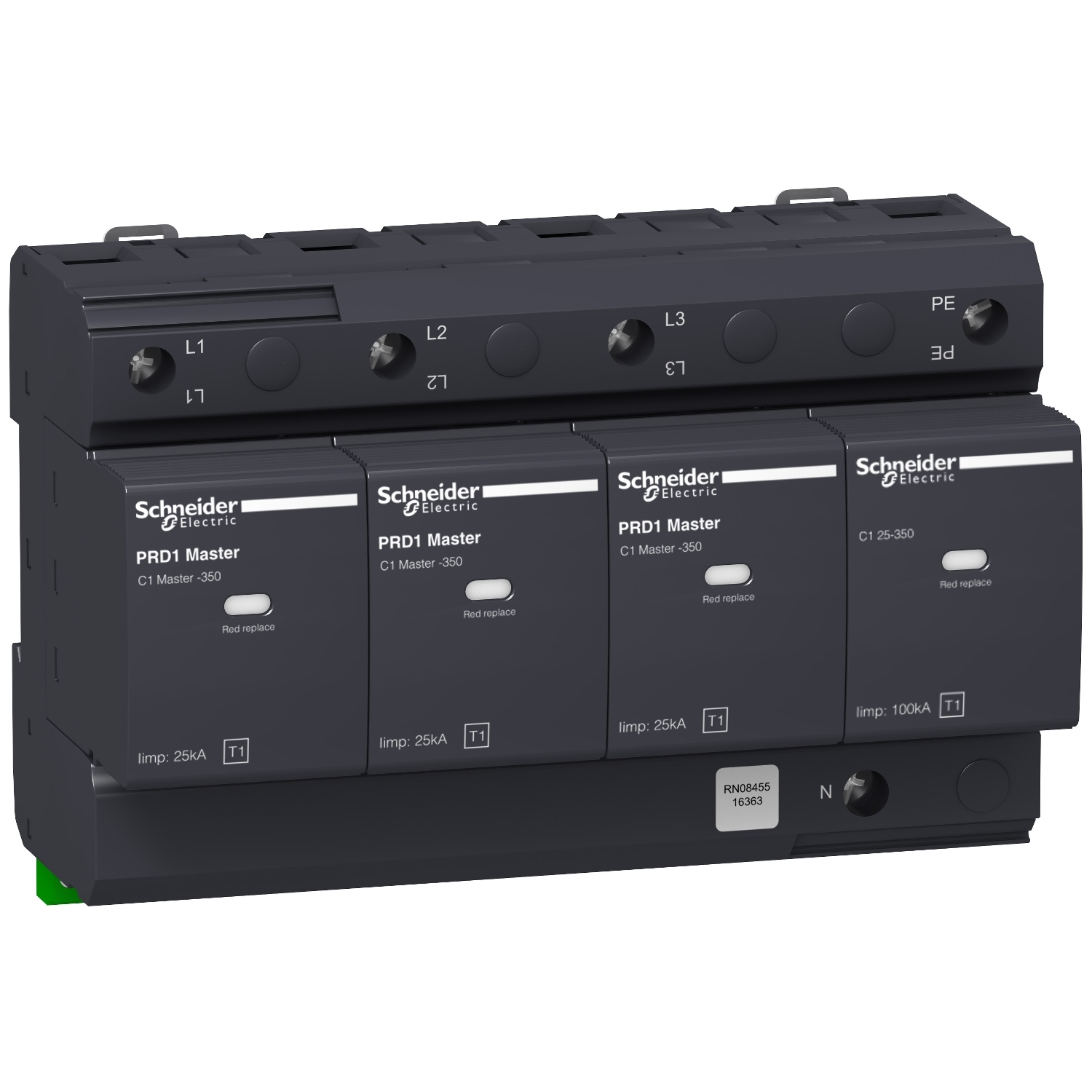

Odvodnik prenapona modularni 3P+N 350V sa daljinskom signalizacijom tip 1 PRD1 Schneider

Acti9 PRD1 Master je odvodnik prenapona sa utičnim kertridžom. Ima 3P+N pol. Maksimalni kontinuirani radni napon je 350V (L-N ili N-PE). Dostupan je za TT ili TN-S sistem uzemljenja. To je odvodnik prenapona tipa 1. Štiti električne instalacije od direktnih udara groma. Opremljen je kartridžima koji se mogu lako zameniti. Uređaj ima indikaciju kraja životnog veka (bela za ispravan rad, crvena na kraju veka trajanja) sa daljinskom signalizacijom. Nominalna struja pražnjenja (impuls 8-20 µs) je 25kA sa maksimalno 50kA. Uc maksimalni kontinuirani radni napon u diferencijalnom režimu (između faze i neutralnog) je 350VAC. Uc maksimalni kontinuirani radni napon u zajedničkom režimu (između neutralnog i uzemljenja) je 350VAC. Maksimalna struja munje Iimp (impulsna struja 10-350 µs) je 25kA između L-N i 100kA između N-PE. Nazivni napon mreže je 230VAC ili 400VAC. Nivo naponske zaštite ide do 1,5 kV. Dimenzije su (Š) 18 mm x (V) 90 mm x (D) 66 mm. Širina u koracima od 9 mm je 8. Stepen zaštite je IK05 i IP20 na njegovim terminalima koji jednom u modularnom kućištu postaje IP40. Može se montirati na DIN šinu za modularnu instalaciju. Njegova širina je 16 modula od 9 mm. Ovaj proizvod je usklađen sa standardom EN 61643-11.
