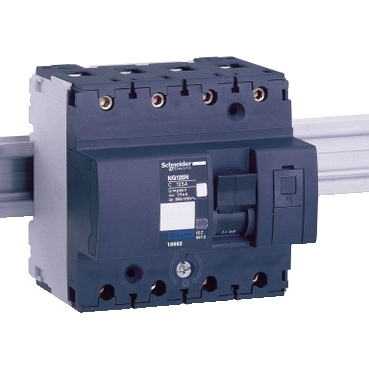

Prekidač minijaturni NG125N 4P 16A C kriva Schneider

Acti9 NG125N je niskonaponski prekidač. To je 4P prekidač sa 4 zaštićena pola, nazivnom strujom od 16A i C krivom okidanja. Nazivni prekidni kapacitet kratkog spoja ide do 25kA na 380VAC do 415VAC u skladu sa EN/IEC 60947-2 standardom i 25kA na 380VAC do 415VAC u skladu sa EN/IEC 60947-2 standardom. Usklađen je sa industrijskim standardom EN/IEC 60898-1 i stambenim standardom EN/IEC 60947-2. Ovaj minijaturni prekidač štiti kola od kratkog spoja i struje preopterećenja. Pogodan je za izolaciju u industrijskom sektoru prema IEC/EN 60947-2 standardu. Isključivanje kvara je označeno crvenim mehaničkim indikatorom stanja na prednjoj strani prekidača. Ima električnu izdržljivost koja ide do 10000 ciklusa i mehaničku izdržljivost koja ide do 20000 ciklusa. Ue radni napon ide od 380VAC do 415VAC. Nazivni izolacioni napon Ui je 690VAC. Uimp nazivni impulsni otporni napon je 8kV. Radna frekvencija je 50Hz ili 60Hz. Može se montirati na DIN šinu. Njegova širina je 12 koraka od 9 mm. Stepen zagađenja je 3. Kategorija prenapona je IV. Dimenzije su (Š) 108 mm x (V) 103 mm x (D) 81 mm. Težina je 0,96 kg. Ima IP20 stepen zaštite (prema IEC/EN 60529) na svojim terminalima u kućištu. Radna temperatura je -30°C do 70°C. Temperatura skladištenja je -40°C do 70°C.
