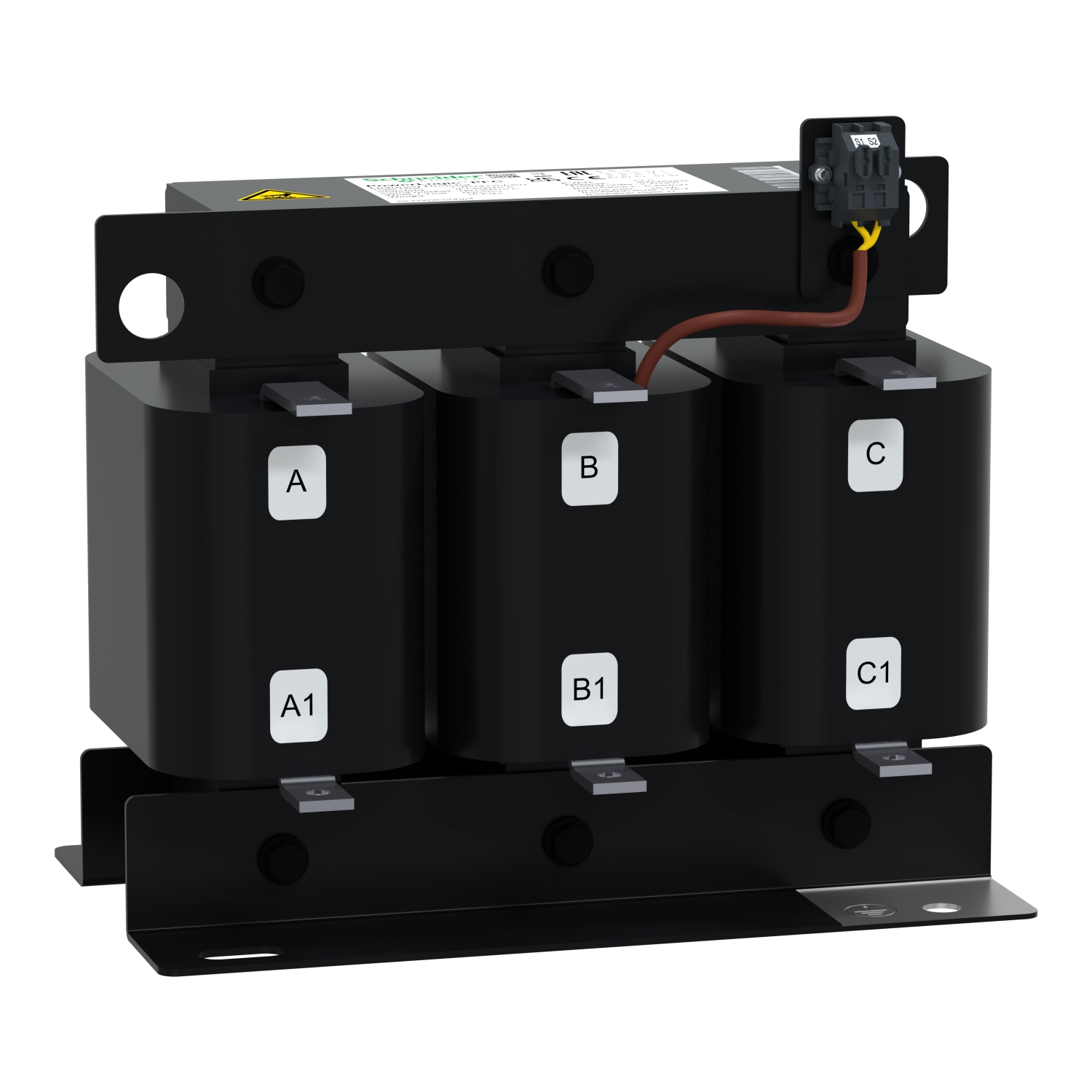

Prigušnica za harmonike 12.5kVAr 135Hz 2.7% 14% 50Hz 400V Schneider

VarPlus prigušnica za harmonike je dizajniran da zaštiti kondenzator sprečavanjem pojačanja harmonika prisutnih u sistemu. Kondenzatori i reaktori su konfigurisani u serijskom rezonantnom kolu. Podešen tako da je serijska rezonantna frekvencija ispod najniže harmonijske frekvencije prisutne u sistemu. Ovaj reaktor je ocenjen za izlaznu snagu od 12,5 kVar sa redosledom podešavanja od 2,7/135 Hz na 400 V AC na 50 Hz. Relativna impedansa, 14 %. Ova komponenta ispunjava standarde IEC 60068. Ova komponenta zahteva prinudnu konvekciju, potrebno je dodati ventilator. Dimenzije kućišta su 220 mm u visinu, 240 mm u širinu i 160 mm u dubinu. Za težinu proizvoda od 14,5 kg.
