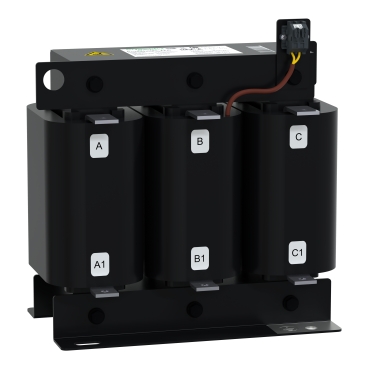

Prigušnica za harmonike 50kVAr 210Hz 4.2% 5.7% 50Hz 400V Schneider

VarPlus prigušnica za harmonike je dizajniran da zaštiti kondenzator sprečavanjem pojačanja harmonika prisutnih u sistemu. Kondenzatori i reaktori su konfigurisani u serijskom rezonantnom kolu. Podešen tako da je serijska rezonantna frekvencija ispod najniže harmonijske frekvencije prisutne u sistemu. Ovaj reaktor je ocenjen za izlaznu snagu od 50 kVar sa redosledom podešavanja od 4,2/210 Hz na 400 V AC na 50 Hz. Relativna impedansa, 5,7 %. Ova komponenta ispunjava standarde IEC 60068. Ova komponenta zahteva prinudnu konvekciju, potrebno je dodati ventilator. Dimenzije kućišta su 270 mm u visinu, 260 mm u širinu i 200 mm u dubinu. Za težinu proizvoda od 24 kg.
