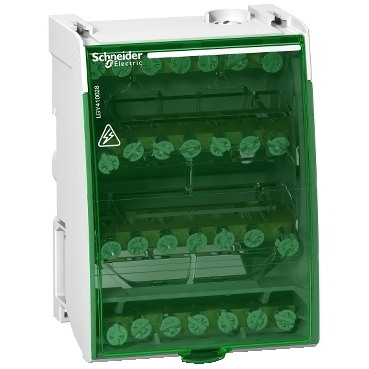

Razvodni blok vijačni 4P-100A 28 otvora Linergy DS Schneider

Linergy DS vijčani razvodni blokovi mogu se instalirati na standardnu Din šinu ili na montažnu ploču. Posvećen je 4P instalacijama. Broj stubova je 4. Ukupan kapacitet priključka je 28 rupa (4x7). Nazivna radna struja je 100A. Nazivna vršna otporna struja Ipk/60ms je 14kA, Ipk/-ms je 24kA. Icv ocenjena otporna struja kratkog voda prema IEC/EN 60947-7-1 je 3kA ms/1s. Širina u razmacima od 9 mm je 8. Kapacitet terminala je prečnik 2x7,5 mm, prečnik 5x5,5 mm. Ui Nazivni izolacioni napon je 500VAC. Uimp nominalni impulsni otporni napon je 8 kV. Ue ocenjeni radni napon je 230VAC (Ph/N), 440VAC (Ph/Ph). Radna frekvencija je 50Hz ili 60Hz. Stepen zagađenja je 3. Kategorija prenapona je III. Prema IEC/EN 60947-1 standardu, otpornost na dielektričnost je 2500VAC. Dimenzije su (V) 100mm x (Š) 71mm x (D) 50,5mm. Težina je 210 g. Radna temperatura je -25°C do +55°C. Usklađen je sa standardima IEC/EN 60947-7-1 i IEC/EN 61439-1 & 2.
