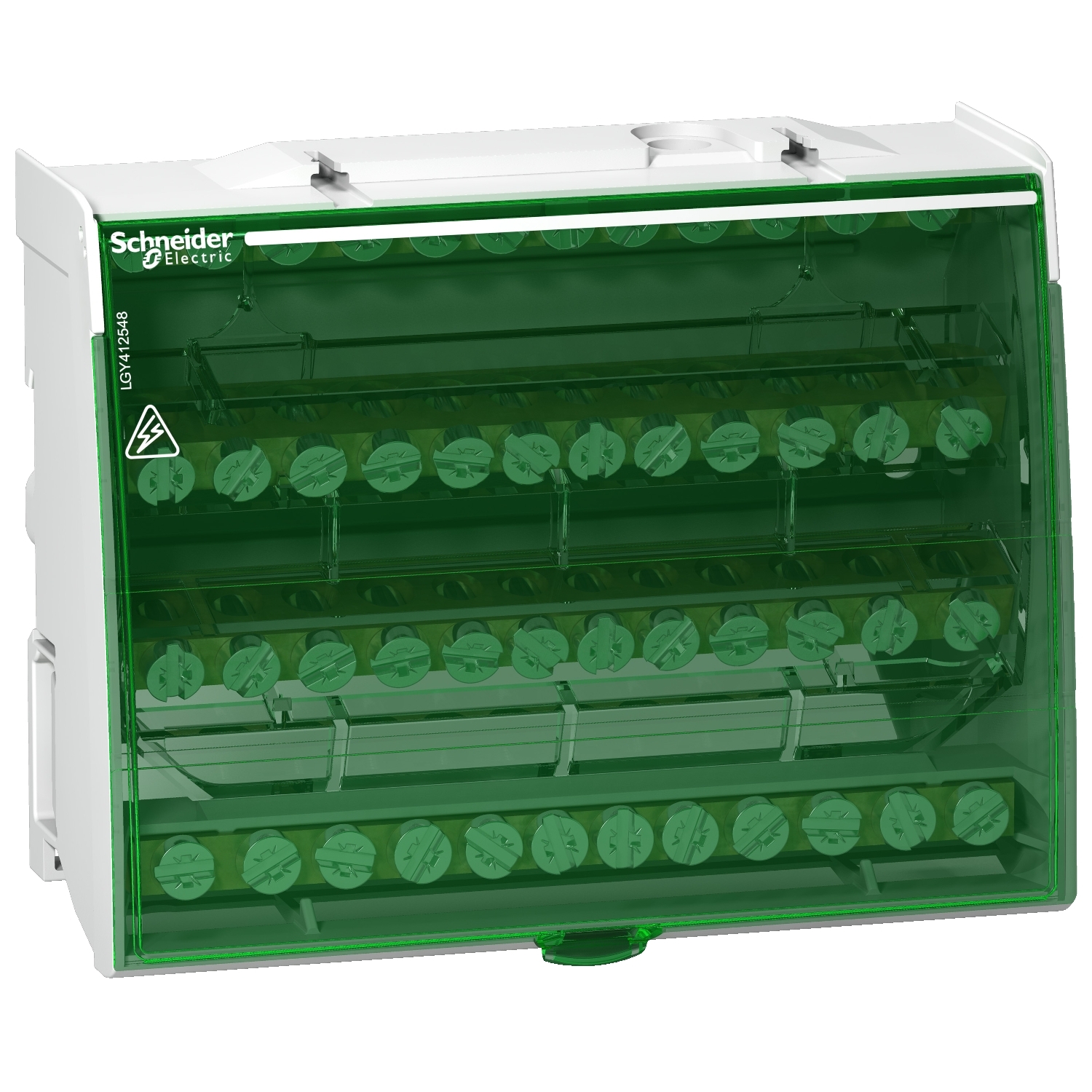

Razvodni blok vijačni 4P-125A 48 otvora Linergy DS Schneider

Linergy DS - vijčani razvodni blok 4P može se instalirati na standardnu Din šinu ili na montažnu ploču. Namenjen je 4P instalacijama. Broj polova je 1. Ukupan kapacitet priključka je 48 rupa (4x12). Nazivna radna struja Ie je 125A. Nazivna vršna otporna struja Ipk/60ms je 18kA, Ipk/6ms je 26kA. Icv ocenjena otporna struja kratkog voda prema IEC/EN 60947-7-1 je 4,2 kAms/1s. Širina u koracima od 9 mm je 14. Kapacitet terminala je prečnik 1k9mm, prečnik 7x0,5mm, prečnik 4x6,5mm. Nazivni izolacioni napon Ui je 500VAC. Uimp nominalni impulsni otporni napon je 8 kV. Ue ocenjeni radni napon je 230VAC (Ph/N), 440VAC (Ph/Ph). Radna frekvencija je 50Hz ili 60Hz. Stepen zagađenja je 3. Kategorija prenapona je III. Prema IEC/EN 60947-1 standardu, otpornost na dielektričnost je 2500VAC. Dimenzije su (V) 100mm x (Š) 126mm x (D) 50,5mm. Težina je 390 g. Radna temperatura je -25°C do +55°C. Usklađen je sa standardima IEC/EN 60947-7-1 i IEC/EN 61439-1 & 2.
