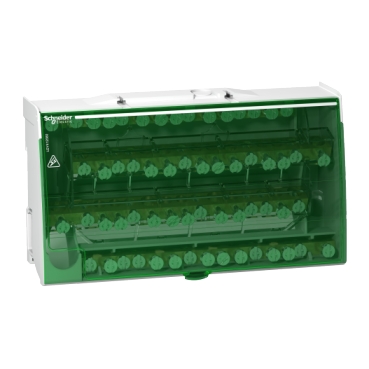

Razvodni blok vijačni 4P-125A 60 otvora Linergy DS Schneider

Linergy DS - vijčani razvodni blok 4P može se instalirati na standardnu Din šinu ili na montažnu ploču. Namenjen je 4P instalacijama. Broj stubova je 4. Ukupan kapacitet priključka je 60 rupa (4x15). Nazivna radna struja Ie je 125A. Nazivna vršna otporna struja Ipk/60ms je 18kA, Ipk/6ms je 28kA. Icv nazivna otporna struja kratkog voda prema IEC/EN 60947-7-1 je 4,2 kA ms/1s. Širina u koracima od 9 mm je 20. Kapacitet terminala je prečnik 1k9mm, prečnik 3k8,5mm, prečnik 4k6,5mm. Ui Nazivni izolacioni napon je 500VAC. Uimp nominalni impulsni otporni napon je 8 kV. Ue ocenjeni radni napon je 230VAC (Ph/N), 440VAC (Ph/Ph). Radna frekvencija je 50Hz ili 60Hz. Stepen zagađenja je 3. Kategorija prenapona je III. Prema IEC/EN 60947-1 standardu, otpornost na dielektričnost je 2500VAC. Presek jezgra je 35mm2. Dimenzije su (V) 100mm x (Š) 162mm x (D) 50,5mm. Težina je 559 g. Radna temperatura je -25°C do +55°C. Usklađen je sa standardima IEC/EN 60947-7-1 i IEC/EN 61439-1 & 2.
