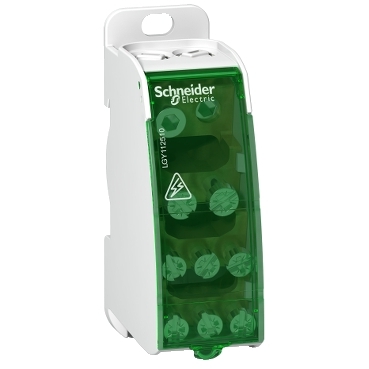

Razvodni blok vijačni 1P-125A 10 otvora Linergy DS Schneider

Ovi Linergy DS vijčani razvodni blokovi mogu se instalirati na standardnu Din šinu ili na montažnu ploču. Posvećen je 1P instalacijama. Broj polova je 1. Ukupan kapacitet priključka je 10 rupa. Nazivna radna struja Ie je 125A. Nazivna vršna otporna struja Ipk/60ms je 25kA. Icv nazivna otporna struja kratkog voda prema IEC/EN 60947-7-1 je 4,2 kA ms/1s. Širina u koracima od 9 mm je 3. Kapacitet terminala je prečnik 2x9,5 mm, prečnik 2x7,5 mm, prečnik 6x5,8 mm. Ui Nazivni izolacioni napon je 500VAC. Uimp nominalni impulsni otporni napon je 8 xV. Ue ocenjeni radni napon je 230VAC (Ph/N), 440VAC (Ph/Ph). Radna frekvencija je 50Hz ili 60Hz. Stepen zagađenja je 3. Kategorija prenapona je III. Prema IEC/EN 60947-1 standardu, otpornost na dielektričnost je 2500VAC. Presek jezgra je 35mm2. Dimenzije su (V) 85mm x (Š) 27mm x (D) 50,5mm. Težina je 125 g. Radna temperatura je -25°C do +55°C. Usklađen je sa standardima IEC/EN 60947-7-1 i IEC/EN 61439-1 & 2.
