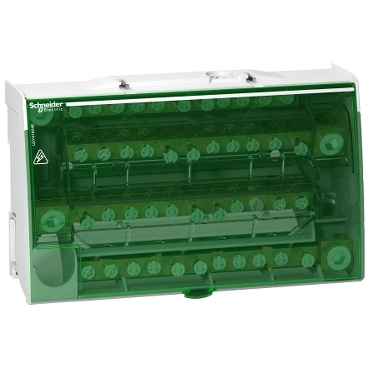

Razvodni blok vijačni 4P-160A 48 otvora Linergy DS Schneider

Linergy DS - vijčani razvodni blok 4P može se instalirati na standardnu DIN šinu ili na montažnu ploču. Posvećen je 4P instalacijama. Broj stubova je 4. Ukupan kapacitet priključka je 48 rupa (4x12). Nazivna radna struja Ie je 160A. Nazivna vršna otporna struja Ipk/60ms je 22kA, Ipk/-ms je 36kA. Icv Nazivna otporna struja kratkog voda prema IEC/EN 60947-7-1 je 8,4 kA ms/1s. Širina u koracima od 9 mm je 18. Kapacitet terminala je prečnik 1x12mm, prečnik 3k9mm, prečnik 4k6,5mm. Ui Nazivni izolacioni napon je 500VAC. Uimp nominalni impulsni otporni napon je 8 kV. Ue ocenjeni radni napon je 230VAC (Ph/N), 440VAC (Ph/Ph). Radna frekvencija je 50Hz ili 60Hz. Stepen zagađenja je 3. Kategorija prenapona je III. Prema IEC/EN 60947-1 standardu, otpornost na dielektričnost je 2500VAC. Presek jezgra je 70mm2. Dimenzije su (V) 100mm x (Š) 174mm x (D) 50,5mm. Težina je 567 g. Radna temperatura je -25°C do +55°C. Usklađen je sa standardima IEC/EN 60947-7-1 i IEC/EN 61439-1 & 2.
