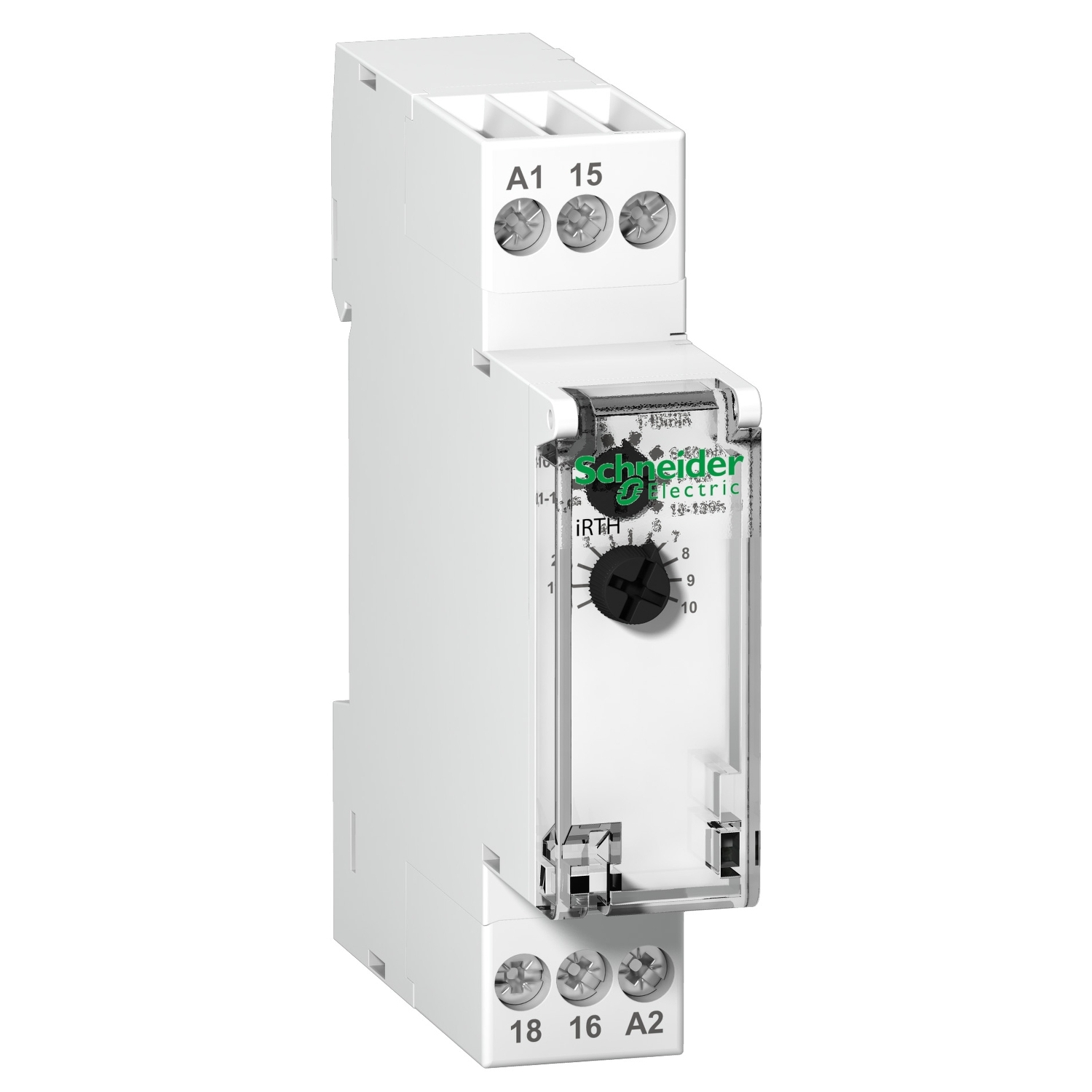

Relej IRTH vremensko kašnjenje isključenja opterećenja 1C/O Uc 24-240VAC/24VDC Schneider

Acti9 iRTH proizvod je relej za odlaganje vremena. Opseg vremenskog kašnjenja je od 0,1s do 360000s. Odlaže isključivanje struje nakon otvaranja pomoćnog kontakta (tastera). Opterećenje se isključuje na kraju vremenskog kašnjenja T. Radna frekvencija je 50Hz ili 60Hz. Uc upravljački i napon napajanja je od 24VAC do 240VAC +/-10% i 24VDC +/-10%. Ciklus sa jednim vremenskim kašnjenjem počinje tek nakon otpuštanja pomoćnog kontakta (pritisnog dugmeta). Preciznost uređaja je +/- 10% pune skale. Minimalno trajanje kontrolnog impulsa je 100ms. Maksimalno vreme resetovanja po prekidu napona je 100ms. Nominalna prekidačka struja je 21A na 250VAC. Mehanička izdržljivost u kategoriji AC1 je preko 5 x 10ekp6 operacija prebacivanja. Električna izdržljivost u kategoriji AC1 je preko 10ekp5 operacija prebacivanja. Tip pobude je analogni (ili analogni) sa jednom funkcijom. Uređaj treperi tokom vremenskog kašnjenja. Uključuje kontakt za prebacivanje. Širina u koracima od 9 mm je 2. Stepen zaštite je IP20. Dimenzije su (Š) 18 mm x (V) 93 mm x (D) 72 mm. Težina je 65 g. Radna temperatura je -5°C do +55°C. Temperatura skladištenja je -40°C do +70°C.
