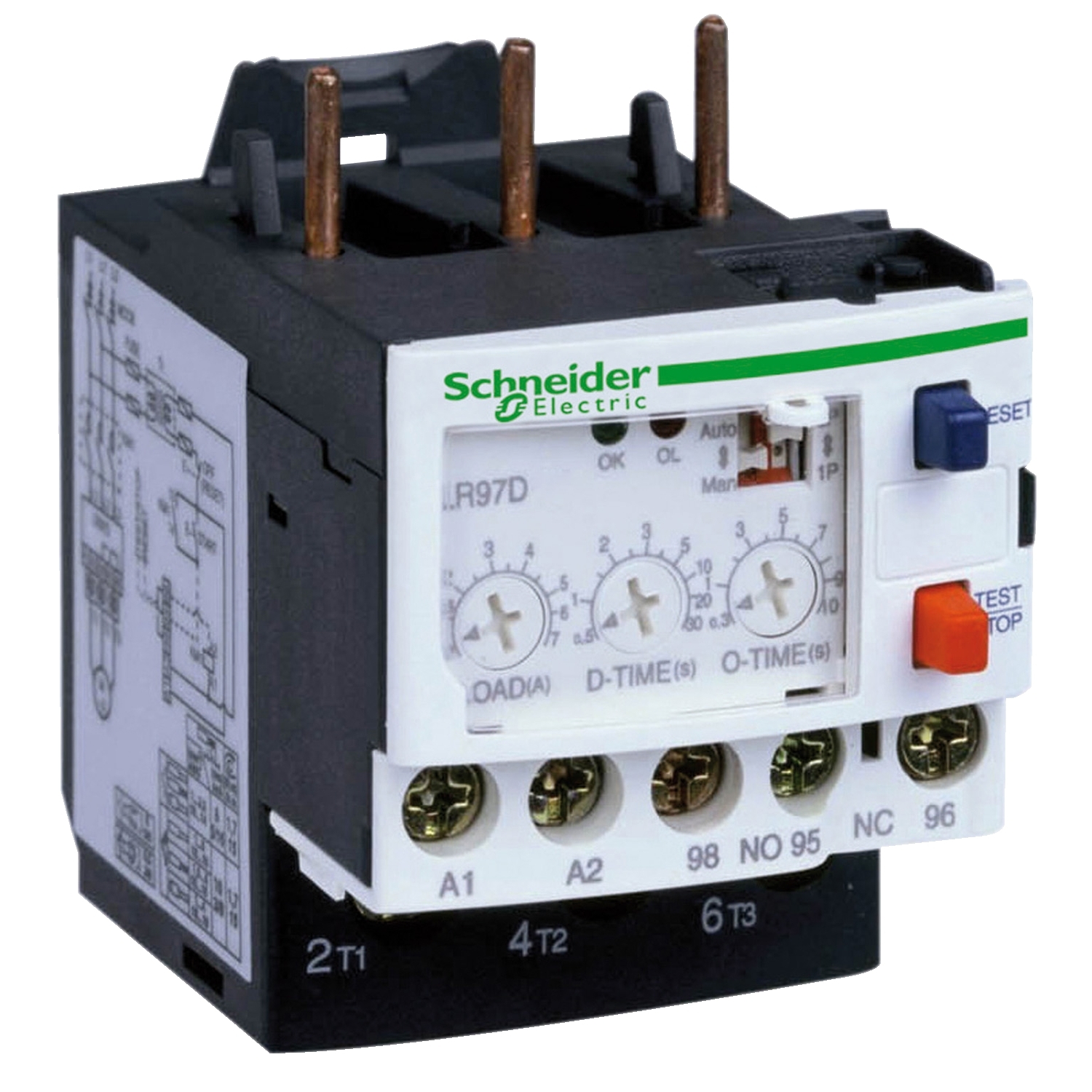

Relej prekostrujni elektronski TeSys D 20-38A Schneider

TeSys LR97D elektronski nadstrujni relej, 38A/690V, za napajanje 200-240V AC, za zaštitu motora nazivne struje 20-34A. Obezbeđuje 3 točkića za podešavanje zaštite, LOAD (20-38A) za nivo prekomerne struje, O-TIME (0,3-10sec) za prihvatljivo trajanje prekomerne struje, D-TIME (0,5-30sec) za početno trajanje. Pored toga, uređaj se isključuje kada je struja veća od 3 k LOAD tokom više od 0,5 sekundi u stacionarnom stanju i ako nedostaje faza tokom više od 3 sekunde. Podešavanja uključuju selektore za 1-fazne/3-fazne motore i ručno/automatsko resetovanje, a uređaj ima dugme za resetovanje, dugme za testiranje/zaustavljanje, 2 LED indikatora (Run/Trip), 2 pomoćna kontakta 1NO/NC za kvar signalizacija. Podešavanja se mogu zaključati zatvaranjem prozirnog poklopca. Za direktno pričvršćivanje na donje stezaljke 3-polnog kontaktora LC1D25-D38, sa klemama sa zavrtnjima na dnu, moguća je odvojena montaža od kontaktora pomoću priključnog bloka LAD7B106 (posebno se naručiti). Sertifikovano više standarda (IEC, UL, CSA, CCC, EAC), usklađeno sa RoHs/Reach.
